Viklan Základ

Program VIKLAN® Základ je nástroj pro konstruktéry a projektanty, kteří navrhují pružná uložení průmyslových zařízení. Návrh uložení je realizován s použitím pružných izolátorů chvění, jejichž definice je obsažena v databázi programu. Databázi lze uživatelsky libovolně rozšiřovat.

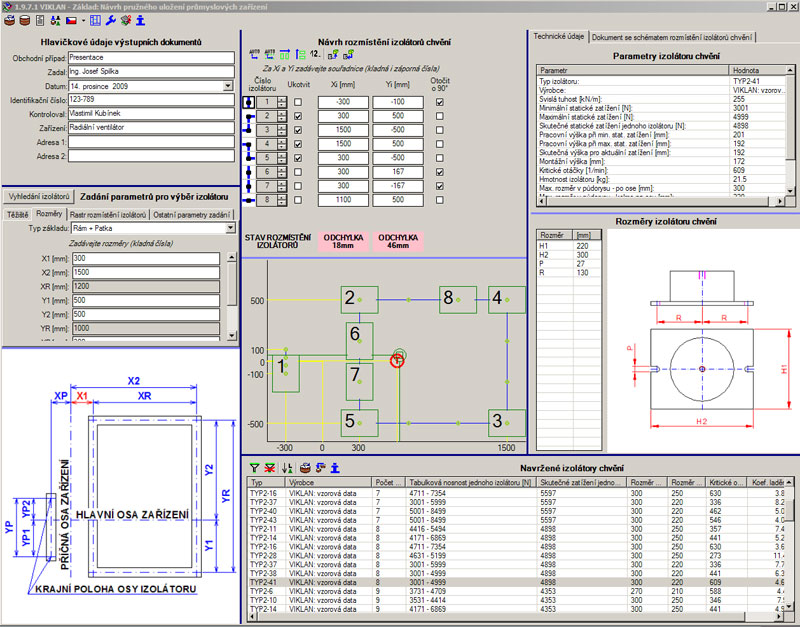

Hlavní funkčností programu je rozmisťování izolátorů chvění na různé tvary základů s hlášením případných kolizí a výchylek od rovnovážného stavu. Pro rozmisťování byla vytvořena sada příkazů, které umožňují pohodlnou práci.

Základní funkčnost programu

1. Zadání vstupních informací – hmotnost a poloha těžiště, tvar základu a rozměry základu, otáčky
2. Výpočet celkové hmotnosti a polohy těžiště na základě zadaných dílčích hmotností a poloh těžiště
3. Výběr vhodných izolátorů chvění z databáze na základě jejich nosnosti
4. Výpočet skutečné výšky a skutečného zatížení izolátorů chvění
5. Automatizované i ruční umísťování izolátorů chvění pod rám strojezamykání poloh jednotlivých izolátorů před automatizovaným dopočtem polohy

• univerzální manipulátor pro změnu polohy jednotlivých izolátorů
• umísťování na předvolený rastr
• schránka pro přenos polohy mezi jednotlivými typy izolátorů
• automatické řazení čísel rozmístěných izolátorů dle jejich skutečné polohy

6. Hlášení stavu rovnováhy rozmístění izolátorů vůči těžišti (včetně číselného údaje o odchylce)
7. Hlášení kolizí mezi izolátory chvění na základě skutečných rozměrů izolátorů definovaných v jejich databázi
8. Možnost umisťovat pod jeden základ stroje izolátory chvění s různými tuhostmi v rámci jednoho návrhu uložení.
9. Detailní informace o jednotlivých izolátorech. Přímo do programu lze připojit:

• katalogové listy výrobců
• 3D CAD modely izolátorů
• rozměrové údaje, informace o kritických otáčkách, hmotnosti, montážní výšce a spoustu dalších

10. Výstupní RTF dokument pro MS Office Word, který slouží jako protokol o výpočtu a obsahuje veškeré informace o zadání, o vybraném typu izolátoru a informace o jejich rozmístění
11. Schéma rozmístění izolátorů lze tisknout, exportovat jako PDF nebo DXF formát pro AutoCAD, v české a anglické mutaci, nastavitelné hlavičky dokumentu přímo v programu
12. DXF soubor v měřítku 1:1 – obsahuje půdorys rozmístění izolátorů chvění v reálné velikosti v DXF formátu použitelném pro AutoCAD
13. Ukládání/načítání do/ze souboru, jsou uloženy veškeré informace týkající se zadání, vybraného izolátoru chvění i jejich rozmístění
14. Správa databáze izolátorů chvění, která umožňuje doplňovat a aktualizovat veškeré informace, které program potřebuje ke svojí práci – nic z dat není přímo v kódu programu!
15. Kalkulátor pro stanovení polohy těžiště reálně existujících strojů.
